Ako používať elektromagnetické ventily
V tejto príručke sa dozviete ako správne vyberať elektromagnetické ventily, ako ich správne nainštalovať do systému. V návode sa rovnako tak dozviete ako odstrániť prípadné závady v systéme so elektromagnetickým ventilom.
Vzhľadom na rozsah informácií, ktoré sme sa Vám rozhodli priniesť bude tento manuál k elektromagnetickým ventilom dopĺňaný priebežne.
1. Inštalácia
1.1.Voľba správneho solenoidného ventilu
Solenoid v uzatvorenom systéme

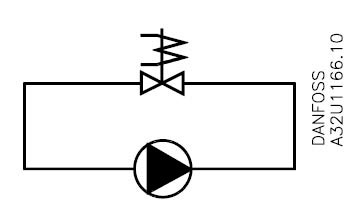

Pre výber solenoidu v uzatvorenom systéme, ktorého typickou vlastnosťou je nízky tlak vyberajte elektromagnetický ventil takto označený:
Solenoid v otvorenom systéme

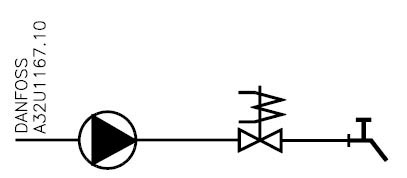

Pre výber solenoidu v otvorenom systéme, ako napríklad syystém s pitnou vodu vyberajte elektromagnetický ventil takto označený:
1.2. Smer toku

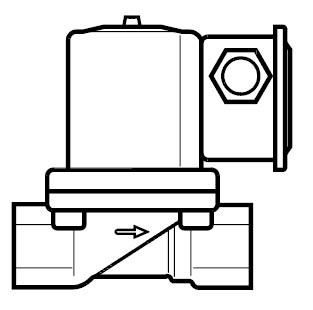

Aby solenoidný ventil fungoval správne musí byť nainštalovaný tak, aby šípka na telese ventilu smerovala v smere toku.
1.3. Hrydraulický ráz
Hydraulický ráz je typickým výsledkom vysokej rýchlosti média v systéme. (vysoký tlak a vysoká rýchlosť tekutiny prechádzajúcej malým priemerom potrubia. )Existuje niekoľko efektívnych riešení tohto problému:
- Zníženie tlaku pomocou inštalácie redukčného ventila pred elektromagnetickým ventilom a pokiaľ je to možné tak rozšírenie priemeru potrubia.
- Obmedzenie hrydraulického rázu pomocou inštalácie pružnej hadice alebo pružného nárazníka pred elektromagnetickým ventilom

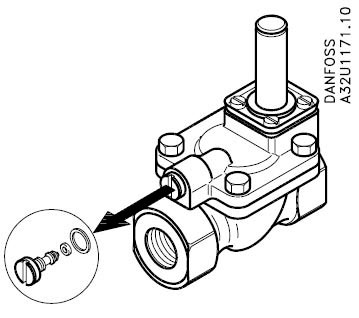

- Použitím elektromagnetických ventilov typu EV220B 15 – 50 Vyrovnávacia tryska môže byť nahradená verziou s menším priemerom čím sa získa dlhší uzatvárací čas.
1.4. Potrubie

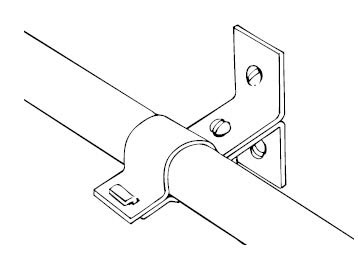

Potrubie musí byť na obidvoch stranách bezpečne upevnené
1.5. Skúšobný tlak
Pri aplikácii skúšobného tlaku musia byť všetk ventily v systéme otvorené. Existujú 3 spôsoby ako to spraviť:- aplikáciou napätia na cievku
- otvorením ventila manuálne (ak máte k dispozícii doplnok pre manuále ovládanie)
- Pripojením premanetného magneta
1.6. Doťahovanie

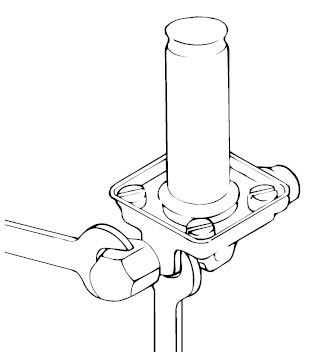

Pri doťahovaní spojov potrubia vždy používajte protisilu, tzn. požijte kĺúč na telese ventila aj na potrubí.

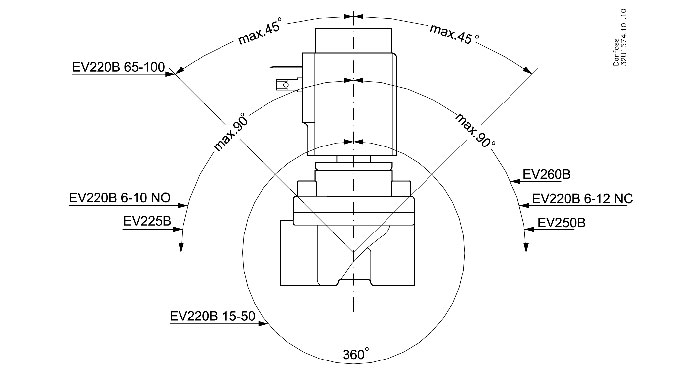

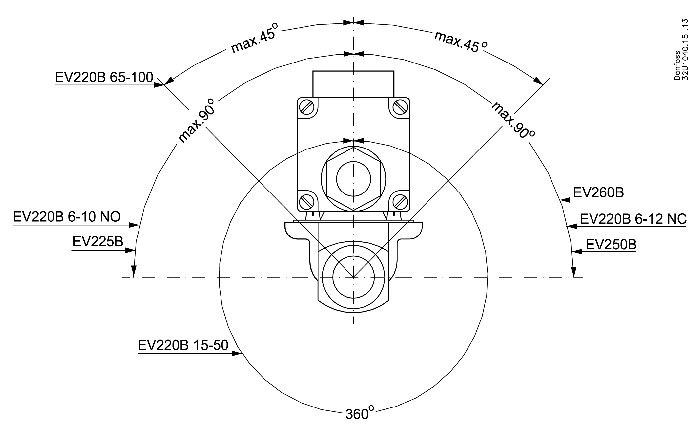

1.7. Nepriamo ovládané elektromagnetické ventily a ventily s pomocným zdvihom

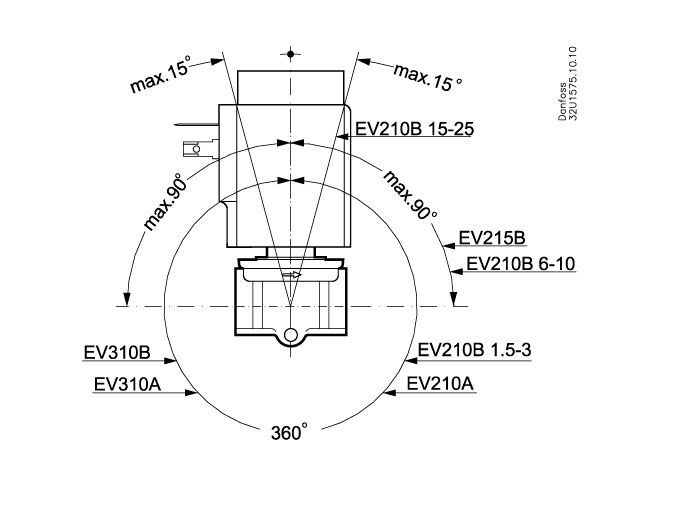

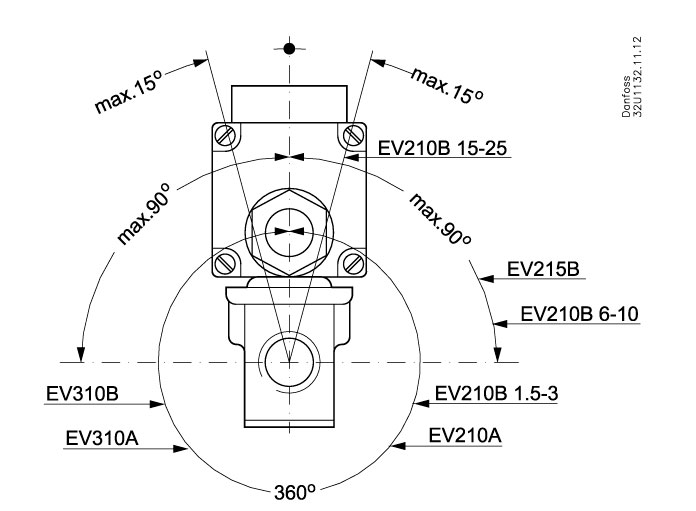

1.8. Priamo ovládané elektromagnetické ventily
1.9. Cievka k solenoidnému ventilu

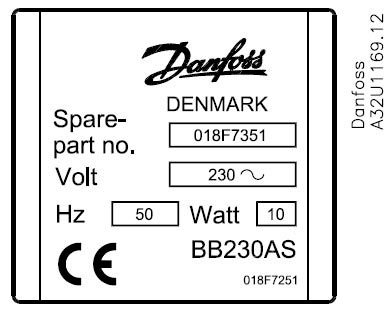

Vždy skontrolujte správne prevádzkové napätie cievky (viď. text na cievke „Volt“). Ubezpečte sa, že danné údaje sú správne (napätie a frekvenca) a že odpovedajú prívodu. Ak by tieto údaje spolu nekorešpondovali môže dojsť k poškodeniu – vyhoreniu cievky. Pokiaľ je to možné vždy vyberajte cievky s jednou frekvenciou. Vyžarujú menej tepla ako verzie s dovma frekvenciami.
Cievka solenoidu má tri kolíky. Prostredný kolík je označený ako na obrázku a musí byť uzemnený. Ostatné dva kolíky sú terminály cievky a každý z nich môže by použitý ako fáza alebo ako nulový vodič.

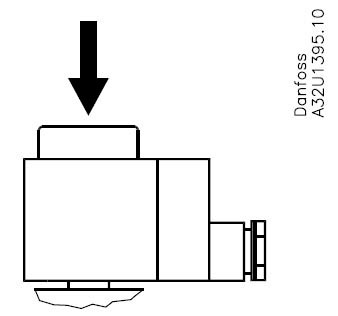

Pri montáži „clip-on“ cievky ju iba jemne pritlačte na armatúru pokiaľ nezaklapne na miesto. Pre nadadením cievky by na samotnú armatúru mal byť nasadený O-krúžok. Kabelová priechodka musí byť vždy správne zašrúbovaná!

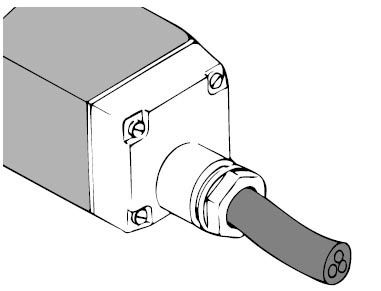

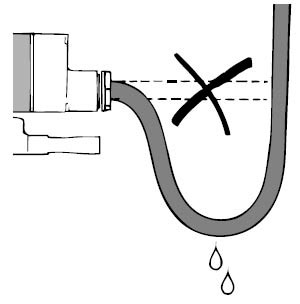

1.10. Káblové pripojenie
Opýtajte sa našich odborných poradcov na tento ventil. Radi Vám poskytnú komplexné informácie o možnostiach inštalácie elektromagnetických ventilov.
