Termostatický ventil pre kotly na biomasu

V poslednom období sa téma spotreby energie dostáva na popredné miesta. Nečudo, že s narastajúcimi nákladmi na vykurovanie rastie aj počet malých kotlov na biomasu. Behom posledných rokov sa zvýši počet malých kotlov na pevné palivo o 25%.

Ak Vás zaujíma problematika vykurovania biomasou aj s ohľadom na bezpečnosť prevádzky určite by ste mali venovať pozornosť produktu BVTS – termostatický ventil.

Termostatický ventil BVTS

Termostatický ventil BVTS poskytuje špičkovú ochranu pre kotle na biomasu alebo tuhé palivá. Tieto jedinečné termostatické ventily vychádzajú z vyše 75 ročnej skúsenosti spoločnosti Danfoss.

Termostatické ventily BVTS chránia proti prehriatiu a proti horeniu v prívode paliva.

Ventily BVTS poskytujú bezpečnú, spoľahlivú a bezúdržbovú prevádzku a ich charakteristickými vlastnosťami je:

• Optimálna tesnosť aj po aktivácii
• Jednoduchá inštalácia
• Samočinná technológia
• Prednastavené otváranie pri 95°C
• Vynikajúca kvalita
• Konkurencie schopné riešenie

Ochrana proti prehriatiu

Typická montáž termostatického ventilu BVTS pri použití ako ochrana proti varu vody.

Termostatické ventily pre kotle na biomasu alebo tuhé palivo zabraňujú tomu, aby voda v týchto kotloch dosiahla bodu varu.

Ak sa teplota v týchto kotloch zvýši, ventil sa otvorí a umožní studenej vode pretekávať výmenníkom tepla, takže sa teplota v kotli rýchlo a účinne zníži.

Ochrana proti horeniu v prívode paliva

Ventily BVTS pre kotle na biomasu a tuhé palivá rovanko tak slúži ako ochrana proti horeniu v prívode paliva. Princíp spočíva v tom, že ventil BVTS sleduje teplotu systému dodávky paliva.

Typická montáž ventilu BVTS ako ochrany proti horeniu v prívode paliva.

Keď teplota v systéme vzrastie nad 95°C, ventil sa otvorí a vypustí dostatočné množstvo vody, aby tak uhasil oheň.

Po aktivácii sa ventil zatvorí a ostane nepriedušne uzavretý. Takto sa znižuje na minimum znižuje potreba následného čistenia a údržby.

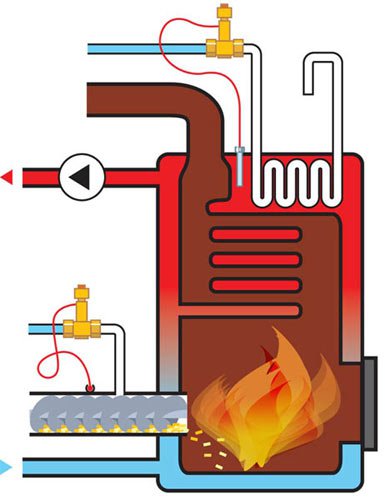

Ako vyzerá zapojenie termostatického ventilu priamo s kotlom v praxi si pozrite na nasledovnom technickom nákrese.

Termostatický ventil BVTS je určený k ochrane kotlov na biomasu, krbov a solárnych systémov. Bráni prehriatiu systému tým, e vypúšťa vodu z generátorov tepla, kondenzačnej špirály alebo výmenníka tepla.

Ventil BVTS sa takisto využíva k zabráneniu vznietenia paliva v prípade nadmernej teploty.

Termostatický ventil je samočinný t. zn., že funguje bez dodávky energie.

• Nepotrebuje zdroj energie – je samočinný.
• Otvára sa pri vzrastajúcej teplote čidla.
• Môže byť namontovaný na prívod studenej vody alebo teplej vody kotla.
• Mosadz a ďalšie „mokré“ materiály sú vhodné aj do systémov s pitnou vodou.
• Integrované teleso čidla a ventilu eliminuje nebezpečenstvo zmeny nastavenia.
• Dvojité čidlo zabezpečuje bezporuchovú prevádzku systému.
• Kompaktný dizajn šetriaci miesto.

Pre bezporuchovú prevádzku je nutné nad ventil inštalovať filter na vodu. Pred samotnou inštaláciou ventilu je potrebné sytém prepláchnuť, aby v ňm neostaly nečistoty, ktoré by sa mohli usadiť na sedle ventilu a spôsobiť tak poruchu.
